PI-OPTISCAN Analiza Optyczna



Mierzone parametry:

  • szerokość, grubość, gramatura ( model PI-OPTISCAN 01),

  • monitoring defektów: ilość i wielkość defektów, błędów materiału np. ubytek, ciało obce, wtrącenie itp.(model PI-OPTISCAN MD).


System PI-OPTISCAN pozwala w sposób automatyczny mierzyć szerokość produktów będących w ruchu ciągłym na linii produkcyjnej. Szerokość (mm) mierzy w sposób punktowy, poprzecznie w dowolnych punktach materiału. Napęd z linii produkcyjnej (w kierunku osi X) wprowadza produkty w układ skanera, które są skanowane, a następnie wychodzą z urządzenia i przechodzą dalej wzdłuż linii produkcyjnej. Pomiar następuje w sposób automatyczny, a informacje o szerokości są przesyłane na bieżąco (komputer przemysłowy z wyświetlaczem) oraz archiwizowane. Przykładowe zastosowanie: taśmy, nici przemysłowe, materiały kompozytowe, taśmy tekstylne, włókno węglowe, włókniny, inne itp


Dane techniczne:

  • System Optiscan składa się z jednostki pomiarowej i oprogramowania
  • Obszar roboczy mierzonej szerokości:5 mm to 300 mm*
  • Dokładność: 0.05 mm / 0.1 mm
  • Rozdzielczość pomiaru 0.01/0.001 mm
  • Prędkość produktu w linii: 1-200 m/min
  • Wewnętrzny system kalibracji
  • Kontrola 100% produktu
  • Skanowanie wizualne poprzeczne, automatyczne
  • Pomiar bezdotykowy
  • Automatyczny nastaw pomiaru ANP
  • Wersja oprogramowania: polska, angielska, niemiecka

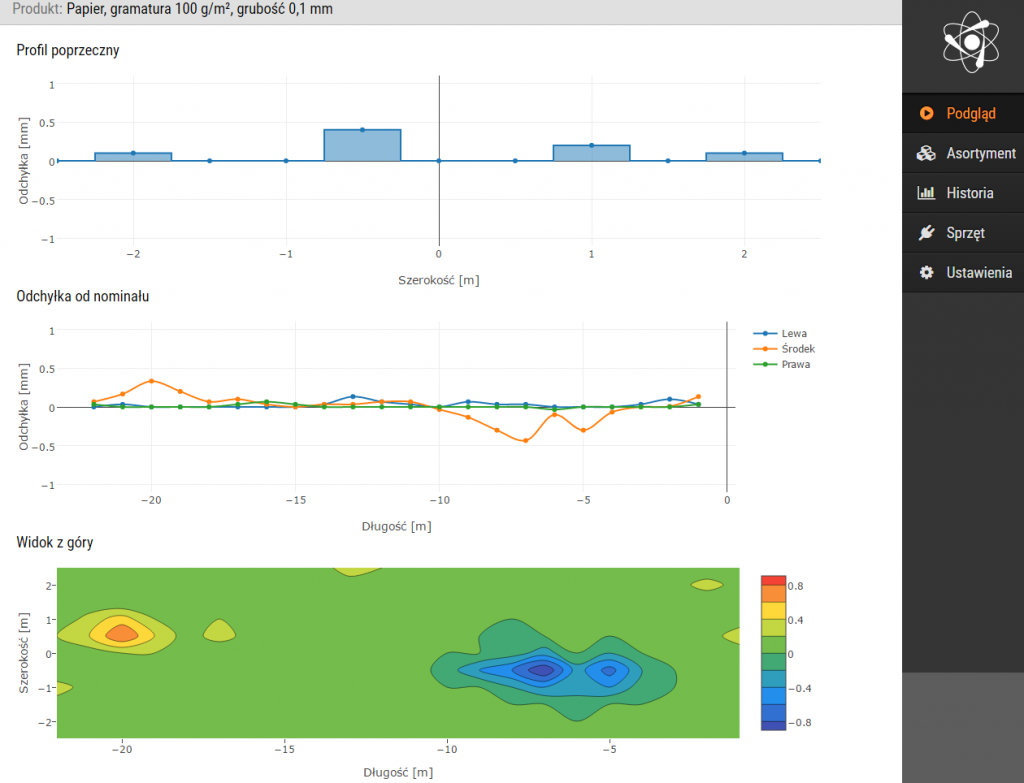

  • Komputer IPC z monitorem kolorowym dotykowym do pełnej obsługi aparatu oraz odczytu wyników pomiarów łącznie z pełną statystyką wyników szerokości: wartość nominalna średnia, odchylenie standardowe, wartość minimalna, wartość maksymalna, możliwość interpretacji on-line wyników pomiarów z programowaniem dwuwartościowych progów tolerancji w stosunku do wartości nominalnej
  • Eksport danych do programu Excel poprzez Port USB lub Ethernet
  • Możliwość tworzenia własnych raportów z pomiarów
  • Biblioteka produktów z tworzeniem i zapamiętywaniem krzywych kalibracyjnych dla bazy produktów.


Opcje:

  • Moduły wraz z oprogramowaniem do analizy: grubości, gramatury lub wilgotności produktu on-line
  • Integracji z linią technologiczną
  • Zabudowa z maszyną produkcyjną.


Producent: POLON-IZOT sp. z o.o.
